Construction du wagon d'accompagnement
5 février 2023
Maintenant que j'ai fait les premiers essais sur rouleaux et résolu les principaux problèmes, il était temps de m'attaquer au wagon d'accompagnement.
Quelle version choisir ? Beaucoup de wagons sont des modèles court, imitant un tender. Même si j'ai pensé un moment aller vers cette option, je me suis dit qu'un tender derrière une Decauville, ça ne le fait pas trop, donc, il fallait s'orienter vers un wagon normal et là j'avais plus de possibilités. J'avais déjà une nette préférence pour un modèle long, car lors du transport, il sera transporté à côté de la loco, mais surtout, il est possible d'y ménager une place passager ce qui est très précieux, par exemple pour faire de l'écolage.
Je commence donc par souder le chassis. Rien de bien spécial. C'est juste un cadre métallique.
Je possède déjà les bogies. Il s'agit d'un kit conçu par Jacques Fécherolle.
Jusque là, rien de bien compliqué. Après, il faut déterminer la hauteur et le positionnement du siège, de façon à ne pas me retrouver cassé en deux pour la conduite. J'ai donc mis la loco sur des rails et positionné le chassis. Ensuite, il faut trouver des caissons de différentes hauteur pour tester les différentes positions. Et là, quoi de plus pratique qu'un casier de bière. Bon, tout cela n'est que posé, rien n'est fixé et les essais sont un peu acrobatiques. Il faut mieux se réserver les bières pour la fin des essais.
L'avant du wagon possède une avancée centrale qui est destinée à accueillir les différentes commandes, les pieds étant posés de part et d'autre sur des cales-pieds.
Un autre contrainte pour la partie avant était de pouvoir loger la jauge de contrainte (voir chapitre 19 - Tôlerie (1)).
On peut maintenant souder les montants qui vont former la caisse.
La partie avant qui sera coiffée par une boîte en tôle.
Et on n'oublie pas les raidisseurs. Le chassis est assez long et la bête est lourde (je parle du conducteur). Et en plus, c'est esthétique.
Voila, on peut commencer à découper les panneau. J'ai choisi du multiplex de coffrage. Ca résiste bien à l'eau et ça se travaille facilement.
Ici, on voit une vue d'ensemble. La partie avant supportera le siège conducteur, ainsi que le réservoir d'eau, la partie centrale est un espace laissé vide pour les pieds du passager et le caisson arrière, sert d'une part de banquette pour le passager et de compartiment technique.
Et voila le siège posé. Il faut maintenant lui fabriquer son système de fixation.
En prenant garde de ne pas fondre le plastique.
Le tout viendra se fixer sur les deux rails qui permettront un réglage supplémentaire.
Ici, le boîtier en tôle destiné à accueillir les organes de commande est placé, de même que les deux robinets commandant l'alimentation des injecteurs.
Et on peut déjà se faire une idée de ce à quoi ça ressemblera. Il s'agit d'une version provisoire faite dans une plaque de plastique.
Non, rassurez-vous, je n'ai pas volé l'extincteur dans un tram. Je me suis contenté de le ramasser dans un buisson après que les voleurs l'aient vidé.
L'extincteur, enfin, la réserve d'air comprimé, est logé dans sous la planche arrière ce qui me ménage un bel espace de rangement (petit outillage, chiffons,...).
Maintenant, je vais m'attaquer au réservoir d'eau, mais ça attendra quelques jours.
19 mars 2023
Et me voilà au réservoir. Rien de bien compliqué. Juste quelques tôles à souder.
On vérifie tout de même qu'il rentre dans son logement
On soude les séparations destinées à éviter les mouvements de la masse d'eau.
Il est temps maintenant de penser à la peinture.
Avant de remettre la bête sur ses pattes, on fixe les derniers détails sur les bogies, ici le capteur de vitesse.
Et on peut enfin voir à quoi ça ressemble.
1 juin 2023
Bonjour à tous. Je vis toujours et mon wagon d'accompagnement est même terminé.
Voici les dernières photos.

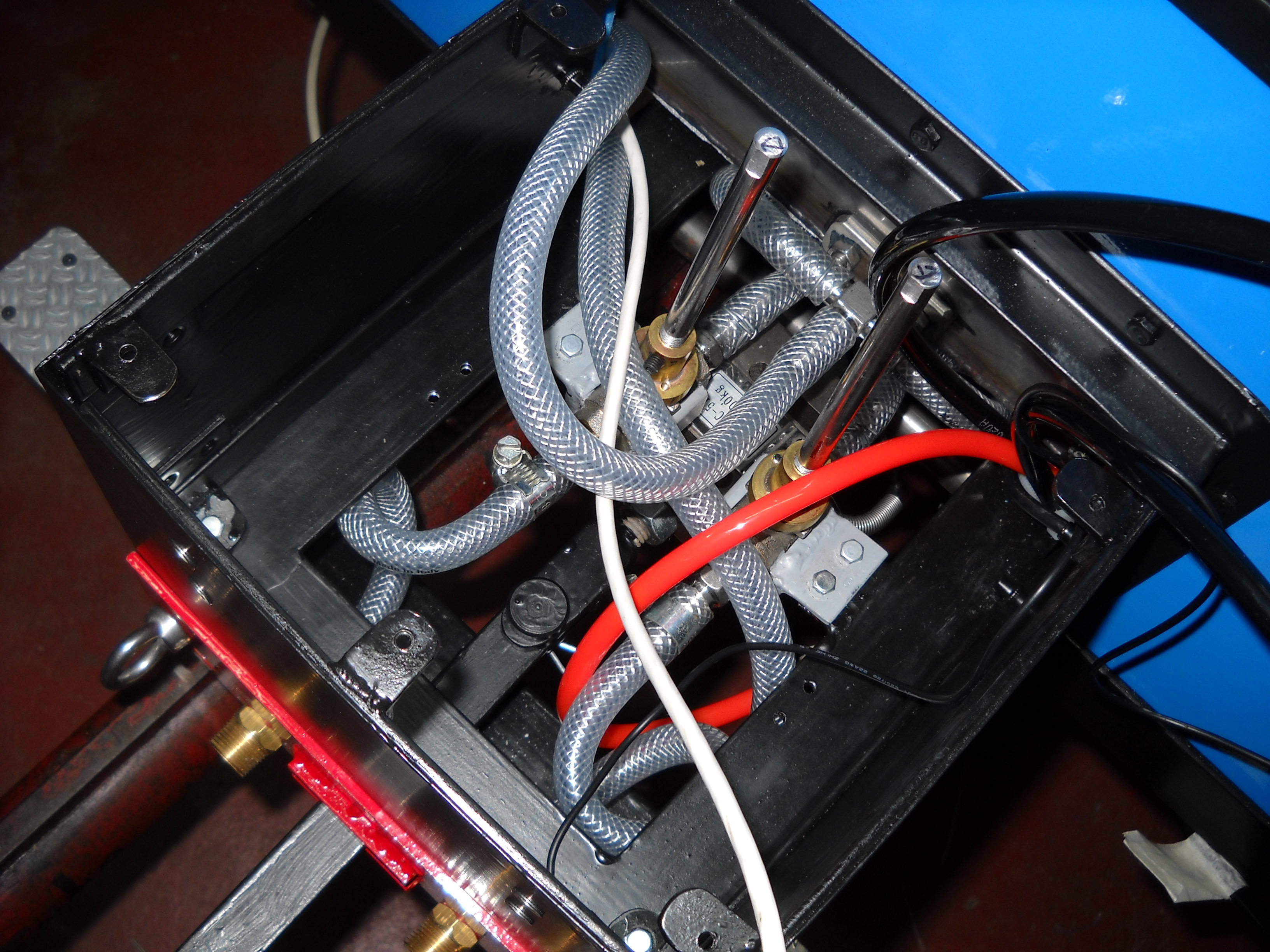

Pour l'alimentation des injecteurs, j'ai voulu garder les sections de passages les plus grandes possibles, mais pour trouver le cheminement optimal des tuyaux sans les croquer, c'est autre chose. Enfin, tout a finalement trouvé sa place.
Dans le compartiment techniques sous le siège passager, le challenge n'est pas tellement différent, surtout si on veut préserver quelques volumes pour ranger quelques outils et les burettes. Ensuite, il faudra tout de même découper une belle plaque pour protéger tout ça.
On ferme les orifices de visite sur le réservoir.

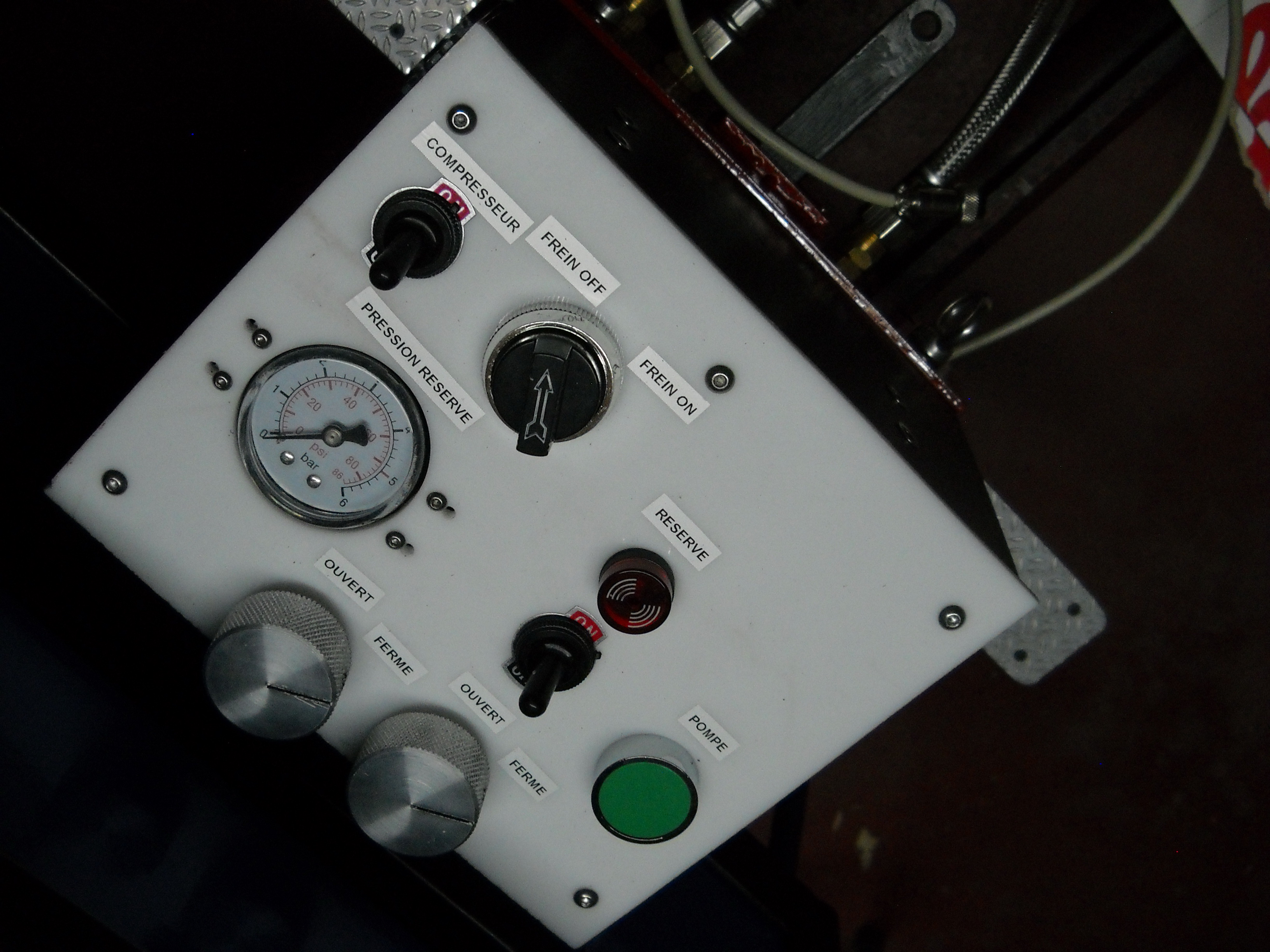

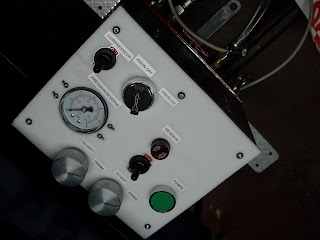

Et on termine par un petit "tableau de bord". Bon, ici c'est une version provisoire, mais sauf si je lui trouve à l'usage quelques inconvénients, elle devrait être très proche de la version définitive. Le bouton de commande de la pompe (bouton vert) est un bouton poussoir. J'ai hésité avec un interrupteur permanent, mais ça devrait m'éviter de l'oublier et de sur-remplir la chaudière. Me connaissant, j'ai également prévu une alarme qui m'indique lorsqu'il ne reste plus que 25 pourcent dans le réservoir.
Et voila la bête terminée. Il faudra juste acheter un petit tapis de mousse pour terminer le siège passager.
Suite après les premiers essais.
